本文主题：麻山药种植区管道安全管理

陕京管道（光缆）穿越河北省保定市蠡县、衡水市安平县麻山药主要种植区，敷设总长度达48 km。当地适种耕地25万亩，目前种植面积已达10万余亩，年产量25万吨，随着价格节节攀升，种植面积逐年扩大。

1　收种期对管道（光缆）的危害

麻山药种植期为每年3 - 6月，收获期是每年10-12月，生长期约6个月。种植时采取旋耕机（见图1）深翻开沟方式，旋耕深度0.8-1.2 m不等，翻耕深度有加深趋势。收割采用收获机或人工开挖。陕京二线管道（光缆）耕地段埋深范围0.8-1.5 m，麻山药机械收种对管道（光缆）安全威胁大，.易造成管道外防腐层机械刮.，2005-2016年12年间陕京管道（光缆）穿越麻山药种植区共发生7次突发旋耕作业断缆事件。

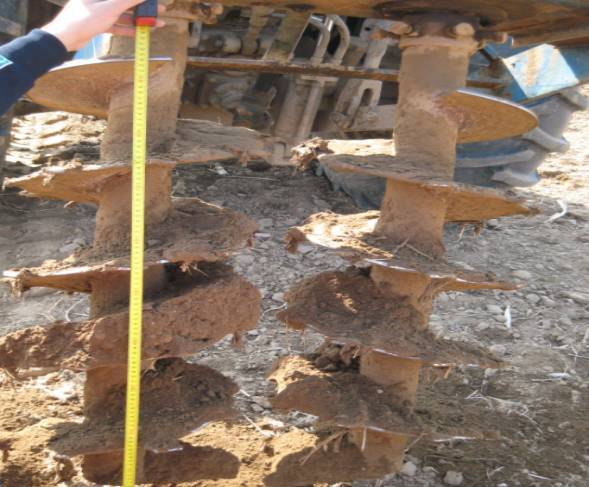

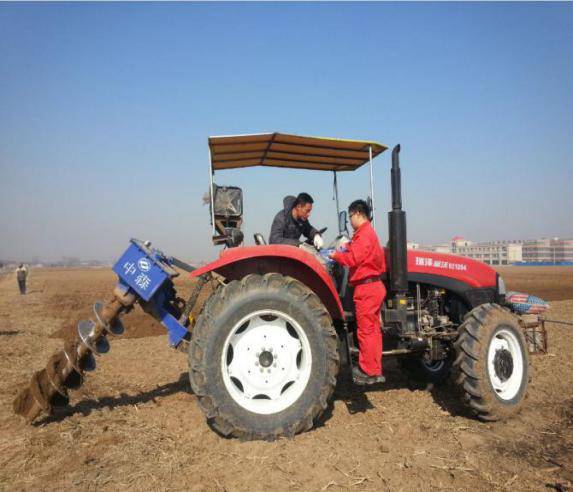

图 1 麻山药旋耕机

2　安全管理经验

陕京管道线路人员以《石油天然气管道保护法》为武器，走进田间地头，向群众送发各类宣传品，开展宣传工作；加强现场管理，创新管理手段，逐步改善了麻山药种植区的风险环境，有效遏制了盲目施工对管道（光缆）带来的.害，从之前的2年5次断缆降为9年2次断缆（见图 2）。

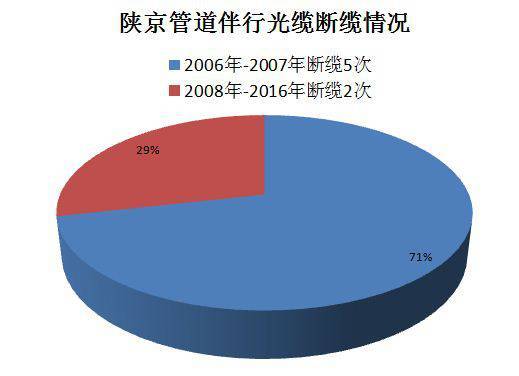

图 2 陕京管道光缆断缆统计

2.1 靠前管理，动态监护

2008年4月，成立管道维护站，专职负责麻山药种植区管道（光缆）安全管理工作。通过贴近现场靠前管理，定期徒步巡检，测量管道和光缆埋深，对地面标识位置进行复测，充分梳理掌握管道和光缆的基础数据。全面排查、掌握种植户信息，开春前进行外来承包户登记走访工作，始*坚持现场埋深开挖验证、24小时全程监护制度，动态跟踪外来承包户种植信息、现场施工计划。维护站每年监护旋耕、机械收获作业2 200余次。

2.2 地头宣传，掌握信息

每季度通过现场走访、宣讲等方式积.与种植区沿线.、公安部门、村委会建立联络关系；定期发放联络卡片、宣传品对沿线地主进行逐户走访，与村民交心、友好沟通，逐步改善与地主间的企地联系；对沿线旋耕机、挖掘机操作手登记造册，定期电话、家庭回访，发放物质奖励调动机械操作手提*施工信息、计划。充分摄取耕种信息，做到早发现、早介入。

2.3 改进源头，用备结合

鉴于陕京二线管道（光缆）运行经验，陕京三线管道（光缆）建设时（2010年投产）采用了24芯G.655铠装直埋光缆—GYTA53，光缆采用“*用*备”模式将陕京三线光缆替换原陕京二线光缆，原有陕京二线光缆作为备用缆，应急情况时相互切换，保障数据传送通畅。该段光缆与管道同沟敷设长度约54 km（见图 3、4）。

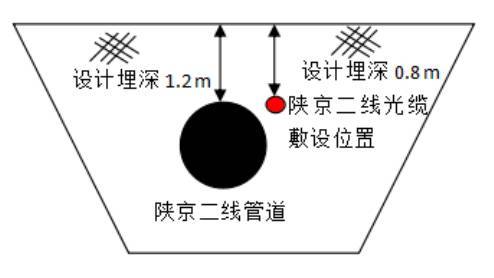

图 3 陕京二线敷设埋深简图

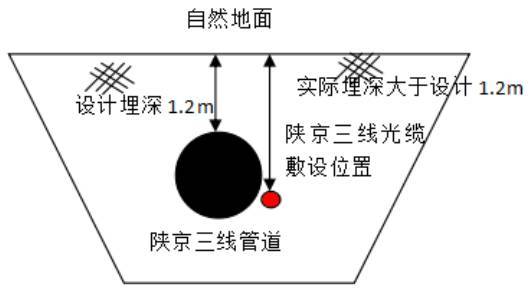

图 4 陕京三线敷设埋深简图

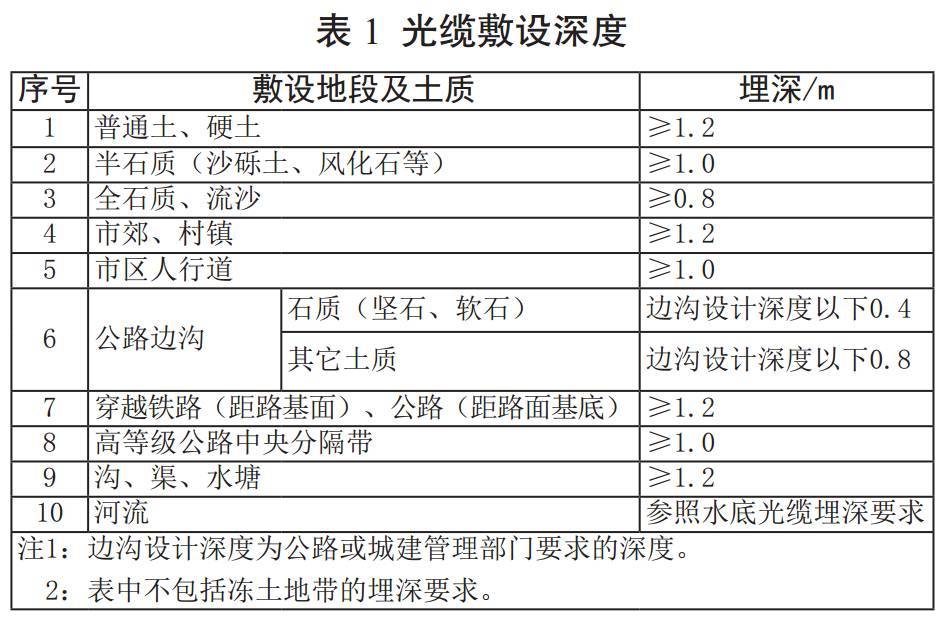

敷设位置位于管道顺气流（气流即管道的前进方向）方向的右侧。无.殊要求时光缆与输气管底外壁平齐，光缆与管道外壁的水平净距≥300 mm。在.殊地段的敷设位置根据具体情况做适当调整。同时，其敷设深度应满足表 1要求。

陕京三线光缆敷设时加大埋深均大于1.2 m，严格控制将光缆敷设于管道右侧5点钟方向，有力地保障了投产运行7年来未发生1次断缆事件。

2.4 优化敷设方式

陕京二线光缆经过2006年、2007年5次断缆事件后，在中继段光缆测试过程中发现部分地段平均损耗值达到了0.29 dB/km（高于标准指标0.26 dB/km），光缆性质指标不达标。根据测试数据，结合现场开挖及排查情况分析，该段光缆埋设较浅，麻山药旋耕种植时.易损.光缆。现场调查发现重新埋地敷设光缆，需人工开挖缆沟且地协难度大、费用高，.*采取架空方式重新敷设*条长度为3 km GYTA53-24B4光缆，每隔50 m架设1根12 m高水泥电线杆，在两端光缆割接处开挖接续作业坑，将架设新光缆接续*原光缆上，废除损耗值不达标段光缆(见图 5、6)。

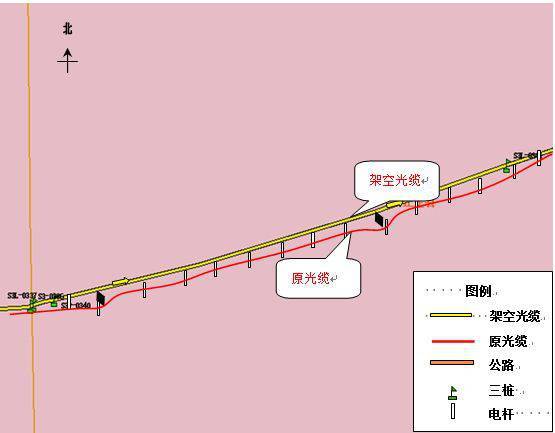

图 5 光缆架空示意图

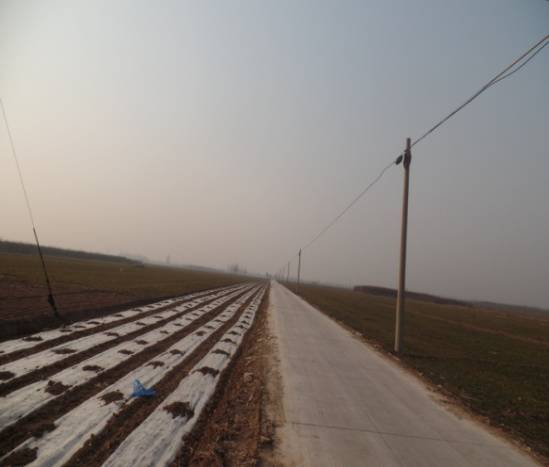

图 6 光缆架空效果图

2.5 实施管道（光缆）水工保护措施

对于埋深较浅的个别地段，在管道（光缆）上方覆盖15 cm厚3 m宽钢筋混凝土盖板（见图 7），增加物理隔离保护措施，避免机械旋耕作业损.光缆。

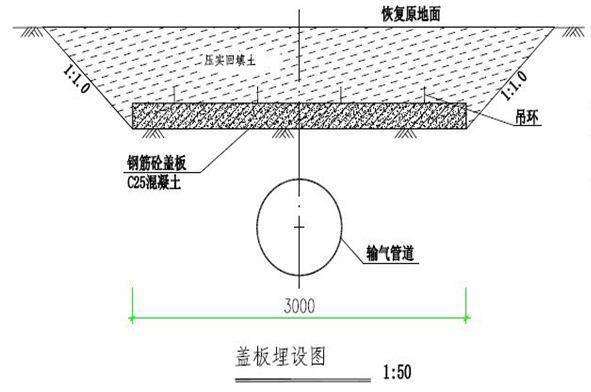

图 7 盖板埋深示意图

作者：于晶晶，男， 1985年生，本科，毕业于西南石油大学，助理工程师，主要从事管道管理工作。
