活性炭在处理前后进行化学和化学表征，使用BET模型，Boehm滴定，TPR，DRX和浸入式量热法中的表面积测定。通过气相色谱法测定硫化合物去除的吸附能力和动力学。确定丙硫醇保留能力取决于在活性炭表面产生的氧化基团的数量，用0.25M改性的活性炭显示出最高的丙硫醇保留率。另外提出了用碳铜体系分解丙硫醇的机理。

　　含有硫醇基的化合物是高度气味和挥发性的，甚至在空气中甚至少量的这种物质，例如CH 3 SH(最小气味阈值：约5ppm)都可能使我们感到不舒服。所以硫醇基从空气中的去除对我们来说是很重要的，活性炭是一种用途广泛的吸附剂。一般来说，活性炭对有机化合物的吸附在很大程度上受到孔径，分布，形态和表面性质等特性的影响。丙硫醇物理或化学吸附在活性炭上。由于丙硫醇分子具有平均尺寸，活性炭的表面性质和孔隙特性被认为在其吸附中起重要作用。在另一方面，已经报道，甲硫醇到二甲基二硫化物的氧化在含有官能团的活性炭的表面，如在干/湿空气中的吸附水平不一样。另外，也有上表面改性的活性炭硫醇的吸附/氧化少数报告。然而，很少有报道讨论了丙硫醇在活性炭上的真正吸附。

　　参照活性炭的表面改性，引入羧基和氨基的，和官能团游离-活性炭的制备方法。通过HNO引入羧基到活性炭的表面或H 2个 ö 2处理。氨基的引入已通过各种方法，进行如硝基的还原由HNO 3 / H 2 SO 4的混合物，与气态氨处理。另一方面，大多数官能团通常在Ar或N 2下热处理消失。氧化铜吸附剂通常与噻吩硫化合物(例如，丙硫醇)相当不反应，而相比之下，它们容易与硫醇(也称为硫醇)反应并吸附。众所周知，Cu基吸附剂的效率比那些基于Ni的吸附剂效率低，经常被观察到的硫从这种防护层泄漏出来。然而，硫醇与氧化铜以非常不同的方式起作用，因为发生不可逆的氧化还原反应，两步法将硫醇和Cu2+转化成硫酸铜(I)：

　　步骤1 ：2 RSH + 2 CuO → RSSR + Cu  2O + H2Ø(1)

　　步骤2 ：2 RSH + Cu  2O → 2 RSCu + H2Ø(2)

　　在第一步中，在硫醇和CuO之间发生还原/氧化以形成二硫化物和氧化铜(I)。当硫醇与表面氧化铜(I)反应形成巯基铜(I)时，反应继续。根据以下反应，在铜金属和硫醇的表面之间发生类似的化学反应，其中铜金属用作还原剂以释放H 2：

　　2 RSH + 2 Cu → 2 RSCu + H2(3)

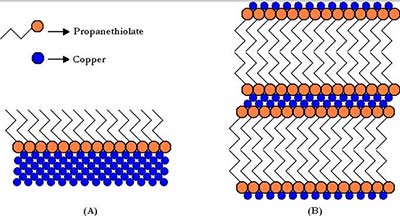

　　众所周知，硫醇将自组装成严格排列的单分子膜(通常称为自组装膜)到硬币金属表面，特别是金、银和铜。这些已经被深入研究，并且由于所得表面的独特性质，包括稳定化和钝化到电化学和其它反应，是非常有意义的。虽然多铜/硫醇化学的研究已被限制的形成和自组装膜的性质，已经表明，多层膜可以形成为独立的片状结构(上图)。在本研究中发现，在正确的条件下，这些类型的层状化合物可以在高温和高压的硫保护床中，以及在烃溶剂的存在下形成。Cu 2 +和硫醇的氧化还原化学闻名已久，而实际上是一个过程，使汽油已经从基于这种化学在上世纪第二十年代初用。

　　在这项工作中，我们通过酸处理对不同时间和浓度的活性炭进行表面改性，并用铜浸渍对水溶液吸附丙硫醇进行了研究。还对动力学反应进行了研究，我们解释铜在丙硫醇分解中的作用。最后得到的结论是当通过硝酸和不同浓度的Cu(NO 3)2溶液改性时，活性炭的表面化学和结构性质改变。在活性炭表面上存在CuO对应于用铜盐浸渍，如通过温度程序还原和X射线衍射所确定的。根据活性炭表面上的氧化基团的量，丙硫醇被改性的活性炭吸附。用0.25M硝酸铜溶液获得显示出最高丙硫醇保留率的活性炭。证明通过改变活性炭的化学和结构，丙硫醇吸附可以增加84%。对于由硝酸溶液改性的活性炭最重要的因素是浓度。
