在黄金提取活性炭有个指标叫K值，GoldSorb 4500的K值为24克/千克，G210AS的K值为30克/千克, 也就是在实验室条件下，12小时单位重量活性炭能吸附的黄金重量。但是实际矿山生产条件下，由于有各种离子的干扰，不能达到K值得水平。我们非洲的案例，各种条件非常理想，使用4500黄金炭吸金量为17克每千克活性炭（备注：其K值为24）。

　　一、吸金工艺

　　适用范围：3-5g/t品味的金矿

　　首先将含金矿石采用氰化处理。其中金、银有限溶解下来，生成络合物，其氰化原理如下氰化处理原理4Au+8CN-+O2+2H2O→4Au(CN)2-+4OH-溶解速度快的最佳pH值为10.3。黄金只有在氰化后才能为活性炭所吸附。这个工艺一般分为两种，其一为堆浸法，其二为炭浆法。

　　堆浸法

　　首先将矿石破碎至一定粒度后，堆放在淋洗设备内，用一定液度的NaCN溶液自上而下反复淋洗，直至淋洗液中含金量达到一定浓度上。以后用此含金的氰化液陆续从一组充填活性炭的吸附柱通过。氰金络合物便被吸附在炭内部孔隙的巨大表面上。

　　2.炭浆法

　　将含金矿砂粉碎至300目右左的细度。加水搅拌成均匀悬浮矿浆。将氰化钾(或氰化钠)溶液加入矿浆，生成能溶于水的氰金络合物〔Au(CN):〕-。含氰金络合物的矿浆在串联的吸附槽内跟粒状活性炭在搅拌下充分接触。氰金络合物便绝大部分被吸附到活性炭内表面上。只含有微量氰金化合物的矿浆尾液跟活性炭分离后排放。

　　从黄金炭上回收金有两种方法。其中不经济的方法，就是将黄金炭送进冶炼厂焙烧，经高温熔炼得到黄金。另一是较普遍使用的方法，即用0.1%~1.0%的热NaCN和NaOH的混合液把黄金炭上氰金络合物脱附下来，再经电解，得到纯金。

　　二、吸附黄金速度及吸金量

　　1．测试方法

　　方法一、在一定浓度（如250ppm）的黄金溶液中按照每升投加5g活性炭，搅拌1小时后溶液中剩余黄金浓度不得超过30ppm。

　　方法二、在1升10ppm黄金溶液中投加1g活性炭，搅拌1小时，更换溶液，如此反复，直至1g炭吸附了60mg黄金为止。此时，更换的批数不超过24批次。

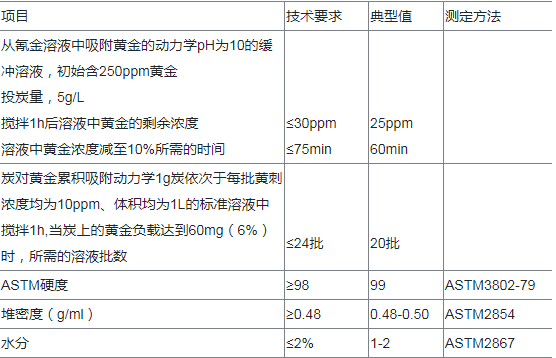

　　G210AS椰壳炭
