微波对活性炭再生的影响，使用未处理的活性炭用于空白实验。使用微波加热用于改性活性炭的制备和再生，活性炭经过多次吸附满载后再生测试有效在生率，为什么要做这种研究呢。

　　代表主要工业污染之一的废水排放。由工业生产的危险有机废物中，酚类化合物是产生的最常见的有机化合物。酚类是危险的有机污染物，因为它们即使在低浓度下也是有毒的。这些酚类化合物通常具有在饮水低阈值，并且还具有对人体健康不利影响。一个用于吸附或保留污染的最重要的和更有效的技术是吸附。中通常用作吸附剂，活性炭材料是最常用的材料之一，由于它们的高孔隙。吸附通过活性炭(AC)是一个成熟的技术广泛用于废水净化。但是活性炭是消耗品，他们在长时间的吸附污染物会导致吸附满载，从而降低了最终的吸附能力和再生的效率。这个时候活性炭就需要再生和更换了。近年来，由于分子级加热的能力，微波(MW)照射作为再生工具引起了关注。有趣的报道已经出现在MW加热技术的应用再生活性炭，产生结果非常有研究性。

　　准备研究材料试剂和仪器

　　粒度为0.1-1.1mm，Cl(%)= 0.025和Pb(%)= 0.005，Fe(%)= 0.02的颗粒活性炭 pH值(50g / l，25℃)= 5.0-70，Zn(%)= 0.05，酚固体0.1g在蒸馏水中稀释成1000ppm的溶液并稀释得到不同浓度的溶液。Cu(NO 3)·H 2 O和Ni(NO 3)H 2O。使用电子天平(JJ 1,000，最大1,000克高效液相色谱(HPLC)(LC-10UV，装备有UV检测器(UV-1575)和C18反相柱(250×4.6mm，5_m ODS，采用磁力搅拌器搅拌苯酚溶液，同时设定溶液温度，用pH计PH-3C测定pH值。

　　改良的家用微波炉的实验装置

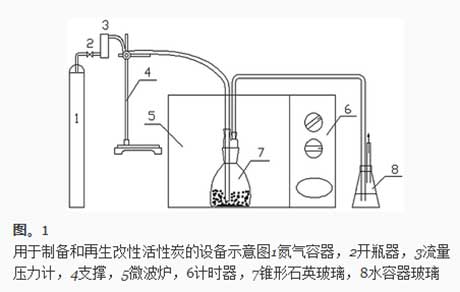

　　该实验装置是一种经改良的家用微波炉，其工作频率为2,540MHz。改变微波炉以将氮引入锥形石英玻璃中。氮气瓶与流量计连接(图1)。锥形石英玻璃用作每个实验的反应器。将制备的改性活性炭在室温下在氮气保护下冷却，并从微波炉中取出，用于下一个实验。

　　活性炭的再生

　　实验在250毫升的锥形石英玻璃中进行(图1)。图中显示了用于再生活性炭的实验装置(图1)。再生之后，活性炭根据最优化的吸附条件。在这些条件下，活性炭的再生在几次吸附之后进行1至10次再生循环几次。活性炭的再生在氮气流下进行(图1)以避免活性炭的破坏。在我们以前的研究中，我们调查了改性活性炭的微波再生的最佳条件。活性炭根据最佳条件进行再生。

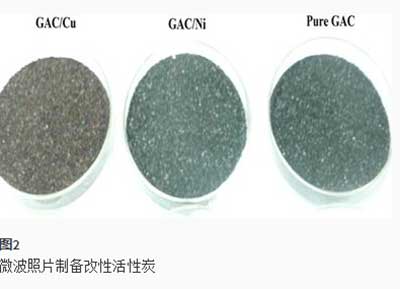

　　表示如此制备的改性活性炭的照片。如下图所示(图2)，不同的活性炭呈现不同的颜色。如图所示，装有镍的活性炭着色为蓝色(图2)。但是装载有铜的活性炭以红褐色表示，并且为了比较，简单地用微波辐射处理的活性炭在与未处理的活性炭相同颜色的黑色上着色。这些结果表明负载有铜和镍的活性炭的颜色不是微波照射的结果，而是通过在活性炭微孔中加载金属的事实，并且每种颜色分别表示负载在金属内部的金属的性质活性炭微孔。准备好的活性炭直接用于下一次使用。

　　再生时间的影响

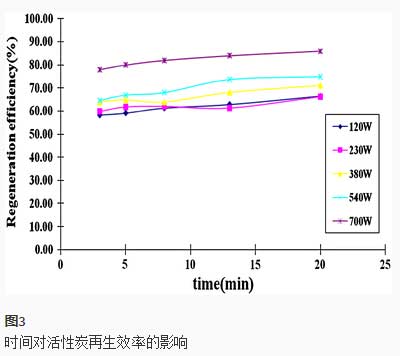

　　活性炭的再生是非常关键的问题。已经进行了许多研究来优化活性炭高再生效率的条件。本文研究了不同类型改性活性炭微波再生的最佳条件，选择活性炭/ Ni和活性炭 / Cu作为改性活性炭。(图2)。再生效率取决于微波照射时间(图3)。当照射功率设定为700W时，获得最高的再生效率。在最低的微波照射功率下，再生效率没有显着提高(图3)。选定的时间分别为3,5,8,13和20分钟。活性炭再生效率随着照射时间的增加而增加(图3)。

　　经过研究发现了活性炭再生的最佳条件。在700 W微波照射功率和3 min照射时间下，改性活性炭的再生效率可达98%左右。
